SELL-550-RSTV無鉛雙波焊鍚機(熱風循環式)
省電節能環保焊錫機


特點
機器尺寸：4500(L) x 1400(W) x 1700(H) mm 輸送機速度自動補償：自動偵測調整速度，
機台重量：約3000kg 　輸送速度更穩定(以夾PC板為主)
輸送帶高度：入口高度約850mm ±50mm， 軌道寬度、軌道高度、錫槽高度，人機數位顯示
  　出口高度1250mm ±50 mm 　電動調整，操作調整便利
輸送軌道：輸送帶4500 mm ， 隔熱方式：雙層機殼包覆隔熱材質防止熱源外
  　 　洩達到環保省電
爪片清洗裝置：10~15W馬達(日製) 操作方式：觸控式螢幕(10")可儲存600組設定
出口散熱風扇：20~25W馬達
錫槽尺寸：845(L) x 460(W) x 275(H) mm
預熱方式：四段熱風循環、四段溫度設定、四
　段風速獨立設定、溫度穩定加熱，熱風循環
  　加熱區溫度均勻，外層包覆隔熱布，避免熱
  　源外洩可大幅降低耗電，全長2400mm

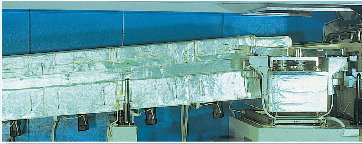

可掀式不鏽鋼雙層保溫罩，外層包覆隔熱布，
  　避免熱源外洩可大幅降低耗電
  　


種類 \ 型號
SELL-550-RSTV
預熱
 輸送速度
0∼2400mm/min.
傾斜角度
4.3°∼ 6.5°
耗電量
3 Ø 220V(2KWx6約24A) x 4組　 3 Ø 380V(2KWx6約18A) x 4組
溫度控制
無接點控制，PID演算
風速
變頻數位控制
溫度範圍
0~300°
錫爐
 耗電量
3 Ø 220V(8.1KW約22A)　 3 Ø 380V(8.1KW約 13A)
溫度控制
無接點控制，PID演算
溫度範圍
0~300°
噴流寬度
50~400mm
噴流高度
最高約12mm
錫容量
約450kg
錫波馬達
200Wx2
波高調整
變頻數位控制

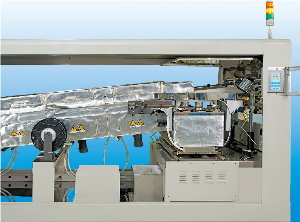

錫絲、 加錫機、 結構圖

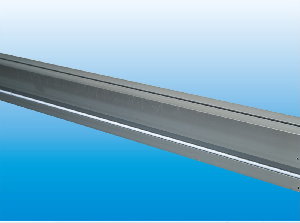

新型特殊雙排鏈條軌道

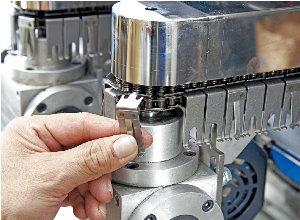

爪片快拆卸出口渦輪結構

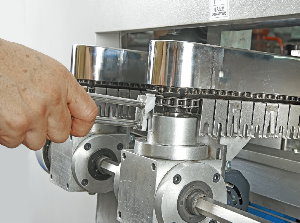

　　　　　爪片快裝示範

人機控制畫面 加錫機、 錫槽
  水平、錫槽進出、

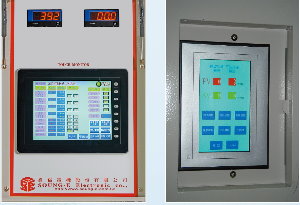

  人機控制介面

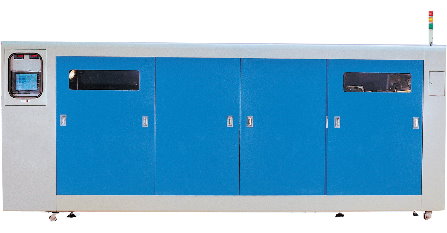

SELL-550-RSTV
新型軌道裝備比過去軌道更耐磨，壽命更長。 自動加錫機。(需另購買)

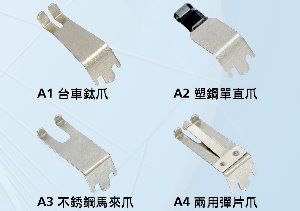

機新型爪片 -> 快拆 -> 快裝。 人機可儲存600組。
輸送鏈條雙層式。 三路電流監控(偵測預熱器錫爐電流運行)。
爪片變形感應裝置。 一鍵式啟動參數設人操作功能。
鏈條自動潤滑裝置。 開啟門自動控制照明燈。
伺服器馬達控制錫波高度自動上開裝置 微動開關型號：omron215HW24D
  　(減少錫氧化)。   照明型號：JWL-5514NT5 100V-240V
新版隔熱屏 ，網路功能（配合貴司目前需求）
  　MPS系統。
　　　RSTV除了有RTV的全部功能外，又加上了以上12條功能
